PEM-4010L型電磁場磁體

1、概述

1.1、PEM-4010L型電磁鐵電磁場采用四立柱形結構式的穩恒磁場裝置，磁場電磁鐵具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。

1.2、PEM-4010L磁場電磁鐵工作氣隙調節輕便靈活，極頭處設有螺紋更換方便，極面直徑為φ80mm，工作氣隙為60mm。

1.3、PEM-4010L磁場電磁鐵工作氣隙調整結構技術設計合理，采用水箱式冷卻結構，工作磁場穩定。

1.4、PEM-4010L磁場電磁鐵采用H級電磁線，既可用于磁場參數的測量，在小氣隙時可用于鐵氧體等磁性產品的充磁。

2、技術參數

2.1、極柱直徑：φ120mm

2.2、極面直徑：φ80mm

2.3、工作氣隙：0～60mm連續可調

2.4、磁場強度：工作氣隙10mm時，H ≥ 2.3T

2.5、磁場強度：工作氣隙30mm時，H ≥ 1.2T

2.6、磁場強度：工作氣隙40mm時，H ≥ 1.0T

2.7、剩    磁：氣隙10mm時，H ≤10mT

2.8、工作電流：DC 0～15A

2.9、磁體重量：300kg

2.9、冷卻方式：水箱式冷卻。

2.10、磁體尺寸：580mm*550mm*740mm

2.11、固定架尺寸：800mm*700mm*650mm

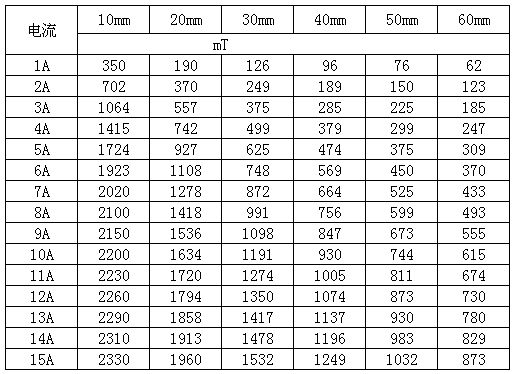

3.0、磁場參考表
